繞線
說明
以鉑絲為測溫元件制成的溫度傳感器簡稱為線繞式鉑絲溫度傳感器，其與鉑膜電阻為感溫元件制成的溫度傳感器用途一致，也可用于電機繞組測溫、電機槽間測溫、軸端測溫等。
技術參數
| 測溫元件 | 線繞鉑電阻Pt100(IEC 60751) |
| 感溫區：55*7*0.5mm | |
| 允差 | B級或±0.5%（0℃） |
| 工作電流 | ≦5mA |
| 電磁兼容 | IEC 62236-3-2 |
| 絕緣 | ≥500MΩ @500Vac/50Hz/60S |
| 探頭測溫工作范圍 | -50℃~250℃ |
| 抗振性 | 300m/s2(IEC 61373 cat3.) |
| 抗沖擊性 | 1000m/s2(IEC 61373 cat3.) |
| 防護等級 | IP68 |
示意圖
備注：采用線繞感溫元件制成的溫傳產品有最小尺寸限制，槽間溫傳尺寸：長*寬*厚（Lb*W*t）應不小于80mm*10mm*3mm，厚度尺寸通常取決于選用引線的外徑

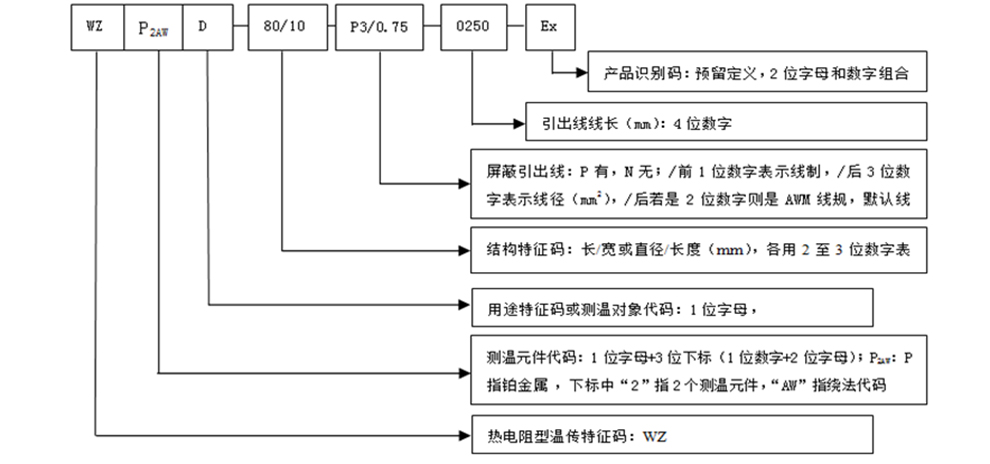

訂貨實例
注意事項
1.安裝時，保護好傳感器引出電纜，嚴禁用力拉扯；
2.電機交流耐壓測試時，應把傳感器導線短接接地，屏蔽線接地；
3.傳感器安裝連接完畢后，一定要核對接線是否正確，確認后方可送電，以避免強電錯接入傳感器造成損毀；
4.當傳感器存放期超過1年以上時，安裝前應測試傳感器常溫電阻值和絕緣電阻值，以確定傳感器性能良好；
