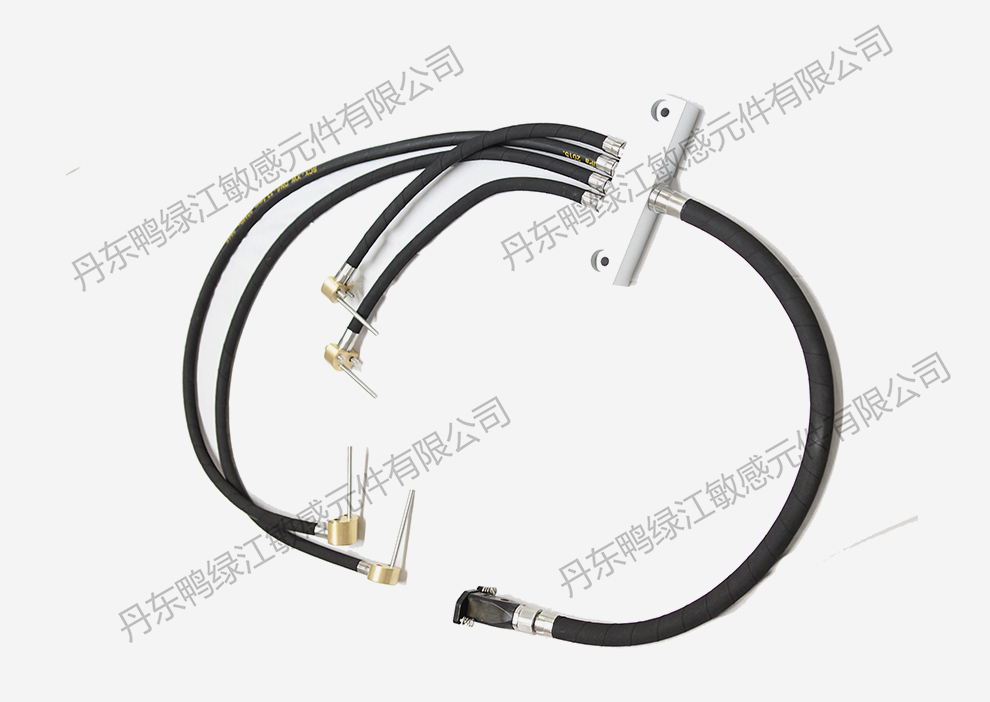

齒輪箱專用
說明
溫度傳感器是通過安裝在探頭管內的鉑熱電阻進行溫度測量。當溫度發生變化時，鉑電阻通過連接器輸出一個隨溫度變化的電阻信號，通過鉑熱電阻在溫度區間內隨溫度變化阻值變化的特性，將測量位置的電阻信號反饋至對應系統模塊處理，轉換成溫度信號，實時監測測試位置溫度變化，確保列車運行安全。
結構

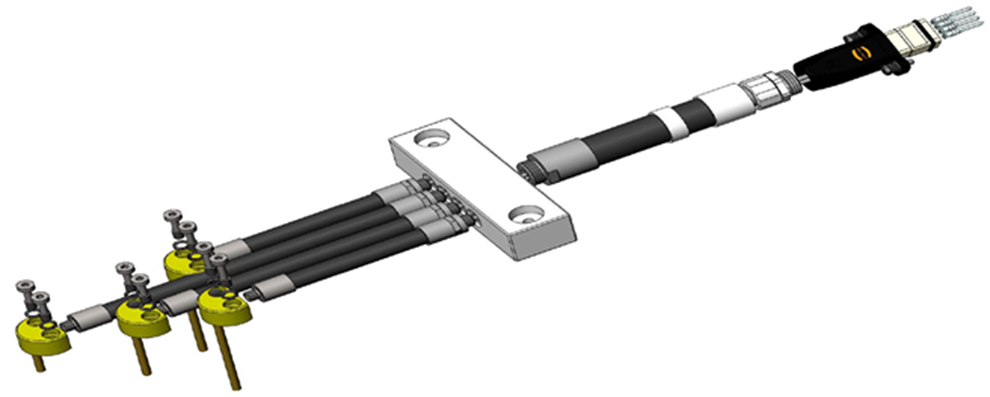

齒輪箱溫度傳感器主要由探頭組件、集線器、外護套組件和連接器等部分組成，具體結構見下圖，探頭組件為鉑熱電阻和線纜的鎧裝部件，由不銹鋼保護管與黃銅固定殼體焊接成型，保證抗拉強度和氣密性。護套組件由編織膠管、接頭和密封組件壓接成型，保證抗拉強度和氣密性的同時可有效防止電纜受外力擊打。接頭實現連接器與編織膠管的連接。
技術參數
技術參數
| 分度號 | 測量范圍 | 檢測電流 | 絕緣電阻 | 備注 |
| Pt100 | -50℃～200℃ | ≤1mA | DC1000V | 可按客戶要求進行產品設計及制造 |
| ≥200MΩ |
精度等級
| 溫度 | A級 | B級 | ||
| (℃) | ℃ | Ω | ℃ | Ω |
| 0 | ±0.15 | ±0.06 | ±0.3 | ±0.12 |
| 100 | ±0.35 | ±0.13 | ±0.8 | ±0.30 |
| 200 | ±0.55 | ±0.20 | ±1.3 | ±0.48 |
注意事項
1.安裝時，應保護好傳感器以及電連接器，嚴禁摔打磕碰；
2.傳感器安裝連接完畢后，應核對接線是否正確，確認后方可送電，以避免強電錯接入傳感器造成損毀；
3.當傳感器存放期超過1年時，安裝前應測試傳感器常溫電阻值和絕緣電阻值，以確定傳感器性能良好；
4.拆下報廢的傳感器應妥善處理，以免對環境產生影響。
