繞組用溫度傳感器
說明

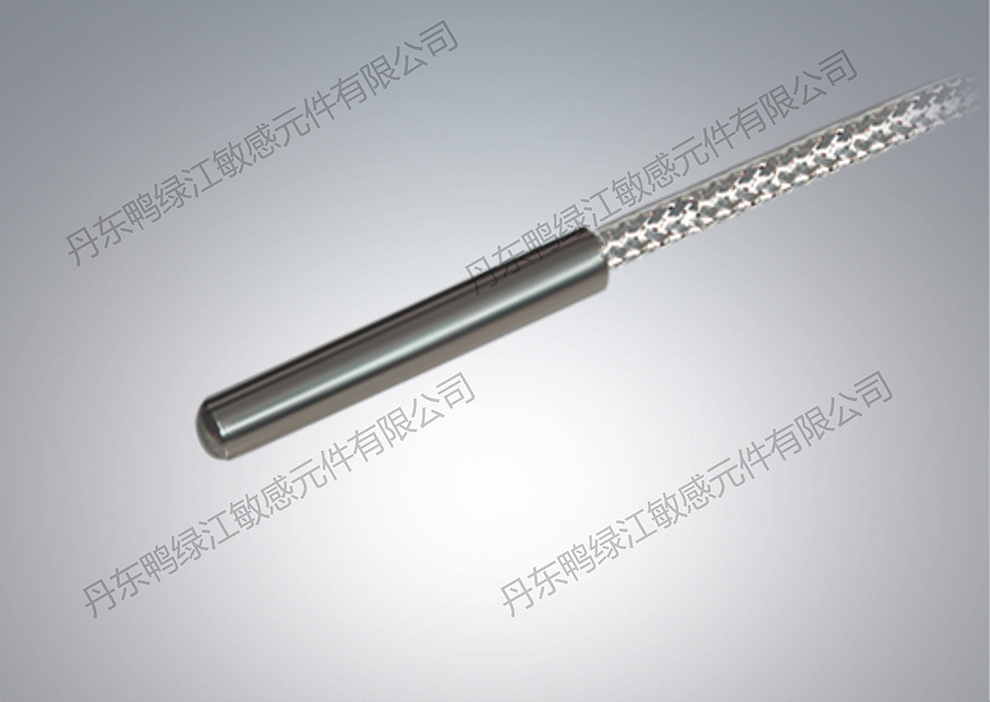

繞組用鉑熱電阻溫度傳感器，用于電機、變壓器繞組的溫度測量，安裝在電機和變壓器的端部繞組中，可按三相繞組分別安裝，該傳感器具有抗震、耐電壓、精度高、線性好、熱響應迅速、耐真空浸漆，體積小靈敏度高、安裝方便等特點。傳感器探頭外殼可按使用環境需求定制為金屬、陶瓷、PTFE等不同材質。
技術參數
| 測溫端材料 | 引線 | ||||
| 長度 | 規格 | 絕緣材料 | 工作溫度 | 屏蔽 | |
| 陶瓷 | 標準引線長度1000mm | 2×0.2mm2 | 特氟龍 | -50℃～200℃ | 有屏蔽或無屏蔽 |
非標引線長度用戶自定 | 3×0.2mm2 | ||||
| 4×0.2mm2 | |||||
產品特點
1.該型號溫度傳感器探頭外殼可按使用環境需求定制為金屬、陶瓷、PTFE等不同材質。
2.該型號溫度傳感器引線材質為特氟龍，可按使用環境需求定制屏蔽、絞合、單根等不同型號。
3.該型號溫度傳感器可定制防爆型、高壓型、絕緣型溫度傳感器
型號、規格說明

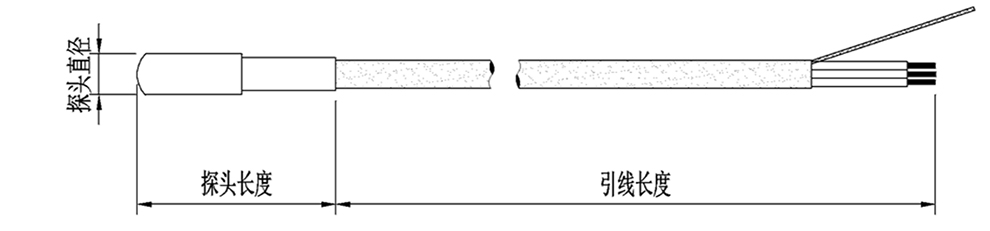

| 型號 | 探頭直徑 (mm) | 探頭長度 (mm) | 護管直徑 (mm) | 護管長度 (mm) | 導線長度 (mm) |
WZP-T (陶瓷探頭示例) | 推薦 | 推薦 | 推薦 | 推薦 | 推薦 |
| Φ6 | 38 | Φ5蠟管 | 500 | 1000 | |
| Φ8 | 可定制 | 1000 | 1500 | ||
| 可定制 | 可取消屏蔽 | ||||
| 標準型無搭配 | 可定制 | ||||
| 型號 | 探頭直徑 (mm) | 探頭長度 (mm) | 護管直徑 (mm) | 護管長度 (mm) | 導線長度 (mm) |
WZP-J （金屬探頭示例） | 推薦 | 推薦 | 推薦 | 推薦 | 推薦 |
| Φ3 | 20 | Φ4蠟管 | 500 | 1000 | |
| Φ4 | 30 | 可定制 | 1000 | 1500 | |
| Φ5 | 40 | 可定制 | 可取消屏蔽 | ||
| Φ6 | 50 | ||||
| 可定制 | 可定制 | 標準型無搭配 | 可定制 | ||
訂貨示例：WZP-J104/20-P3×2000
| WZP-J | 104 | 20 | P3 | ×2000 |
W:溫度儀表 | 1:無固定裝置 | 探頭長度 | P:導線有屏蔽線 無屏蔽不表示 | 導線長度 |
| Z:熱電阻 | ||||
| 04:測溫端直徑Φ4 | ||||
P:鉑熱電阻 P2:雙鉑熱電 | 2:兩線制（紅，白） 3:三線制（1紅，2白） 4:四線制（2紅，2白） 6:六線制（2紅，4白 | |||
J:金屬測溫探頭 | ||||
| T:陶瓷測溫探頭 | ||||
| S:絕緣性測溫端 |
注意事項
1.安裝時，保護好傳感器引出電纜，嚴禁用力拉扯；
2.電機交流耐壓測試時，應把傳感器導線短接接地，屏蔽線接地；
3.傳感器安裝連接完畢后，一定要核對接線是否正確，確認后方可送電，以避免強電錯接入傳感器造成損毀；
4.當傳感器存放期超過1年以上時，安裝前應測試傳感器常溫電阻值和絕緣電阻值，以確定傳感器性能良好；
