速度專用
說明
VH□系列速度傳感器是基于差分霍爾原理的雙通道隔離速度傳感器，每個輸出通道為一個獨立的傳感器。產品廣泛應用于轉速測量，可根據客戶要求提供單、雙通道設計和多種外殼封裝設計。該產品特點是：非接觸測量鐵磁性齒輪轉速，簡單可靠，免維護；寬測量范圍：0Hz～20kHz，兼顧極慢運動探測與高速旋轉測量；兩路輸出信號相位差成90°，用于方向辨別；具有各種補償和保護措施；工作溫度范圍寬，可達-25℃~150℃。
技術參數
| 環境參數及使用條件 | |
| 海拔高度 | ≤2500m |
| 工作溫度 | -40℃～+140℃ |
| 相對濕度 | ≤95%（該月月平均最低溫度為25℃） |
| 振動沖擊 | 滿足GB/T 21563-2008中的3類車軸安裝要求 |
| 防護等級 | 頭部：IP68（5bar@1h） |
| 連接器：IP67 | |
| 耐鹽霧 | 96h（GB/T 2423.17-2008） |
| 電氣參數 | |
| 電源電壓 | DC10V～DC30V，標稱電壓DC15V |
| 工作頻率 | 0Hz～20kHz |
| 工作氣隙 | 0.2mm～2mm，標準氣隙1mm |
| 輸出通道數 | 雙通道隔離 |
| 輸出波形 | 方波，輸出波形上升和下降變化率均不小于3.5V/μs |
| 負載電阻 | ≥1kΩ |
| 高電平 | ≥0.8Ub（Ub為電源電壓） |
| 低電平 | ≤1.0V |
| 占空比 | 50%±20% |

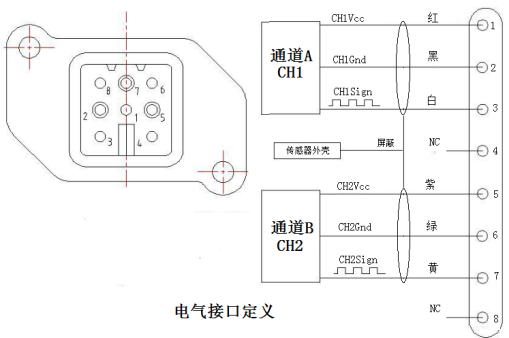

| 相位差 | 90°±30°（方向定義參見圖示） |
| 空載功耗電流 | ≤30mA |
| 絕緣電阻 | ≥200MΩ@500VDC |
| 絕緣強度 | AC2500V/50Hz/60s |
| 電磁兼容性 | 符合GB/T 24338.4-2009 |
| 保護功能 | 電源極性保護、輸出短路保護 |
| 機械參數 | |
| 測速齒輪模數 | 2（其他模數可根據客戶需定制） |
| 有效齒輪寬度 | ≥10mm |
| 測速齒輪齒形 | 漸開線齒（符合GB/T 1356或DIN 867要求） |
| 測速齒輪材料 | 低碳導磁鋼（推薦45鋼或Q235） |
| 傳感器殼體材料 | 鋁合金 |

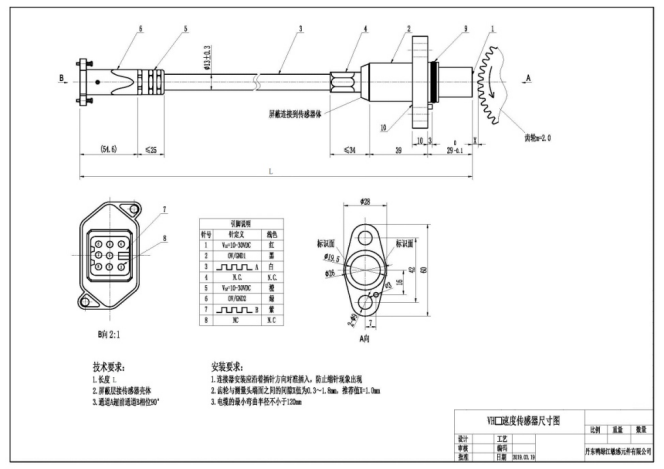

| 外形尺寸 | 參見圖示，引出線長度可根據客戶需求定制 |
| 電連接器參數 | |
| 連接器（選配） | 插頭：客戶指定（含配套插孔）：插座：客戶指定（配套插針） |
| 電纜參數 | |
| 電纜 | 2*（3*0.5mm2）六芯整體屏蔽電纜 |
| 工作溫度 | -50℃～150℃ |
| 芯線顏色 | 紅色、黑色、白色、綠色、橙色、紫色 |
| 電纜外徑 | 13mm |
| 芯線截面積 | 0.5mm2 |
| 防火性能 | 滿足標準EN 45545-2：2013要求 |

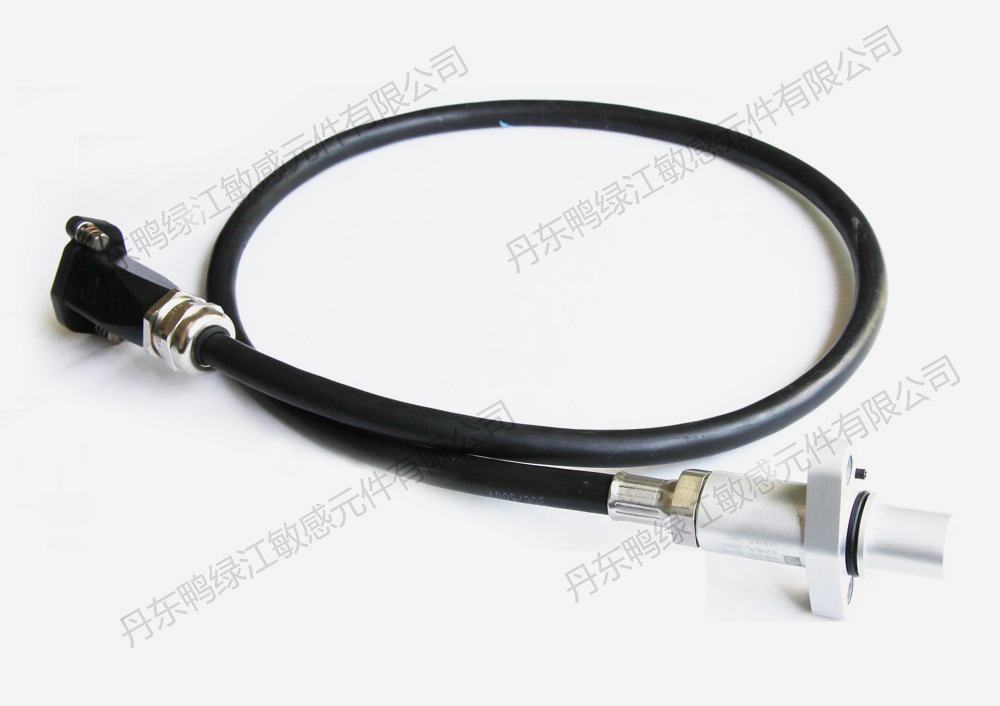

圖示速度傳感器訂貨代碼：VHD20/20-F0G114C/H
