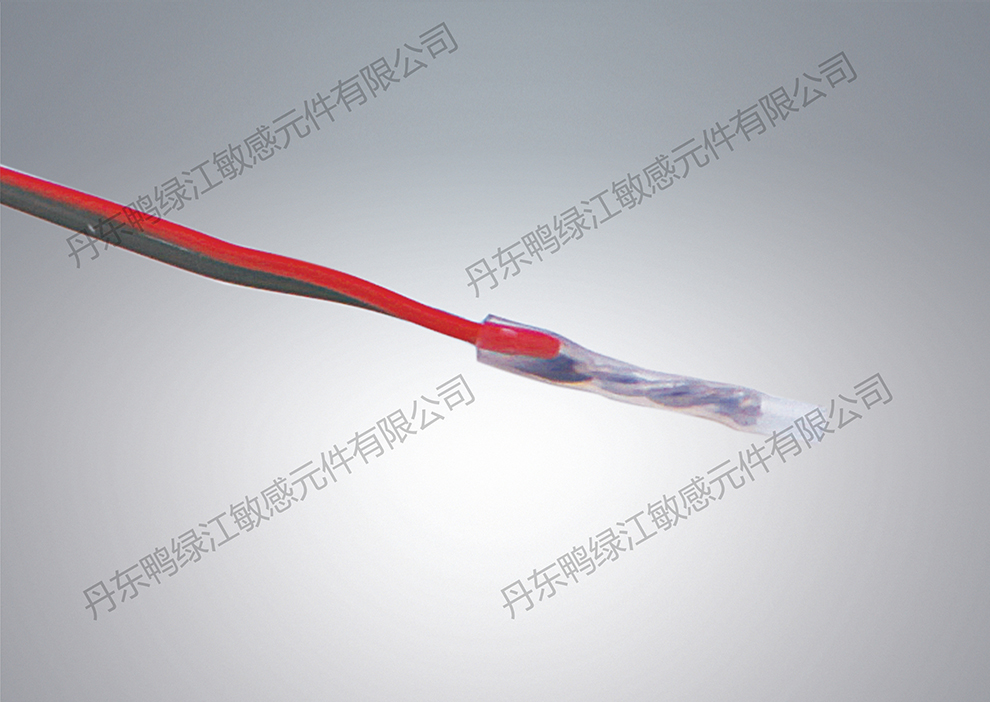

熱電偶系列傳感器
說明
熱電偶溫度傳感器結構簡單，熱響應快，安裝方便，測溫范圍寬，穩定性好。輸出熱電勢信號，用于溫度檢測。
采用熱電偶測溫原理是基于熱電效應。即：將兩種不同成份的導體或半導體兩端連接成閉合回路，并對其兩連接端施加不同溫度時，在兩種導體之間會產生電動勢，此現象也稱為塞貝克效應。這兩種導體組成的回路稱為“熱電偶”，這兩種導體稱為“熱電極”，產生的電動勢稱為“熱電動勢”。產生的熱電勢是隨溫度變化而變化的，因此熱電勢的高低可表示溫度的高低。根據這種原理，可制成不同種類的熱電偶。
技術參數
分度號 | 測溫范圍 | 允許偏差（℃） | 絕緣電阻 |
J | 0℃～500℃ | ±0.75%t | DC500V≥100MΩ |
K | 0℃～1200℃ | ±0.75%t | |
E | 0℃～750℃ | ±1.5%t | |
T | -200℃～350℃ | ±0.75% |
溫度（℃） | 熱電動勢標準值（μV） | |||
J偶 | K偶 | E偶 | T偶 | |
| 0 | 0 | 0 | 0 | 0 |
| 10 | 507 | 397 | 591 | 391 |
| 20 | 960 | 798 | 1192 | 790 |
30 | 1537 | 1203 | 1801 | 1196 |
| 40 | 2059 | 1612 | 2420 | 1612 |
| 50 | 2585 | 2023 | 3048 | 2036 |
| 60 | 3116 | 2436 | 3685 | 2468 |
| 70 | 3649 | 2851 | 4330 | 2909 |
| 80 | 4187 | 3267 | 4985 | 3358 |
| 90 | 4726 | 3682 | 5648 | 3814 |
| 100 | 5269 | 4096 | 6319 | 4279 |
| 120 | 6360 | 4920 | 7685 | 5228 |
| 140 | 7458 | 5735 | 9081 | 6206 |
| 160 | 8562 | 6540 | 10503 | 7209 |
| 180 | 9669 | 7340 | 11951 | 8237 |
| 200 | 10779 | 8138 | 13421 | 9288 |
型號示例：WR-JMB1-206
WR | 熱電偶傳感器 |
| J | J～J偶 K～K偶 E～E偶 T～T偶 |
| M | 軸承測溫 |
| B | B金屬護套管 C朔料護套管 D復合護套管 |
| 1 | 1可調式 2固定式 3直角可調式 4直角固定式 |
| 206 | 1無固定裝置 2有固定裝置 06測溫端Φ6 |
訂貨示例：WR-JMB1-206/90-M12×1-900-M14×1.25-P2×1000
| 90 | 安裝孔深 |
M12×1 | 測溫端螺紋 |
| 900 | 護套管長度 |
| M14×1.25 | 接線端螺紋 |
| P | 屏蔽導線 |
| 2×1000 | 二線制×線長 |
安裝方法
用于繞組測溫時選用繞組測溫?zé)犭娕迹瑢犭娕及惭b在繞組內，將引線自電機內引出后接在電機的接線盒內。
用于軸承測溫時選用軸承測溫?zé)犭娕?，在軸承室按螺紋配合尺寸鉆孔，鉸相應的內螺紋，測溫端面與軸承接觸可靠，不要讓傳感器引線承受過大的拉力，注意屏蔽線應接地。
