說明

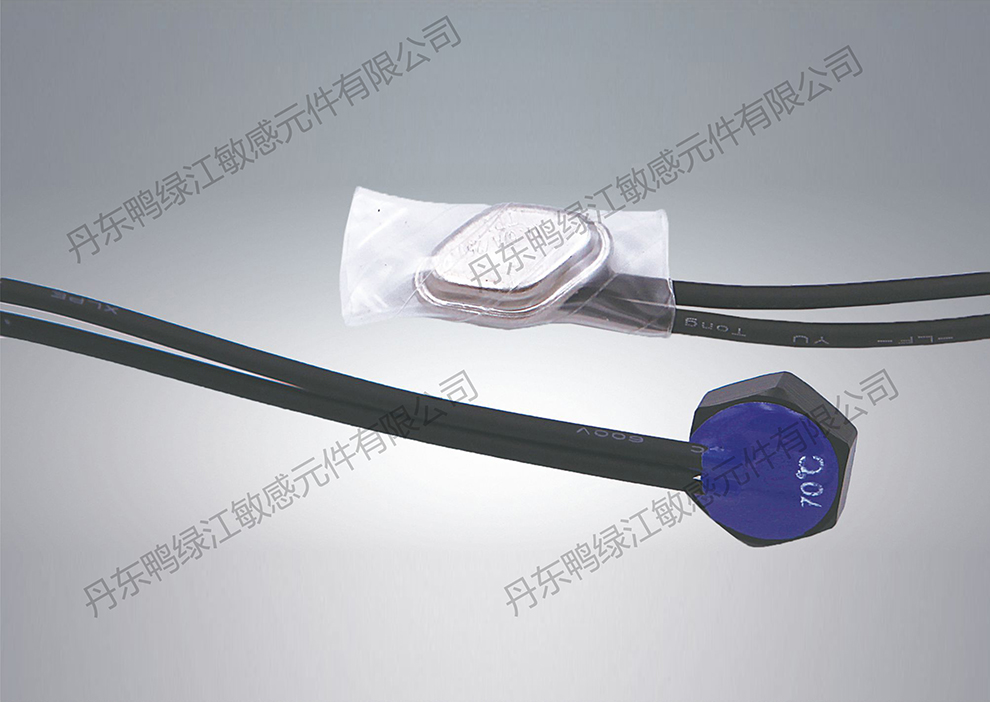

溫度開關是以內嵌雙金屬片為感溫元件的開關，正常工作狀態時，開關觸點處于閉合/斷開狀態，當溫度升高至動作溫度值時，雙金屬片受熱而迅速動作，斷開/閉合觸點，切斷/接通電路，起到熱保護作用。降到復位溫度時，開關觸點閉合/斷開，恢復正常工作。溫度開關性能穩定、體積小、重量輕、可靠性高、壽命長、用于電器設備。
用途廣泛，安裝簡單，可單支使用，可三支串聯使用，體積小，壽命長；
技術參數
| 接觸種類 | 常閉 | 常開 |
額定開關動作溫度（每5℃為一個規格） | 60～180℃ | 60～180℃ |
| 動作溫度公差 | ±5℃ | ±5℃ |
復位溫度范圍(額定開關溫度下) | -30℃±15℃ | -30℃±15℃ |
| ******工作電壓 | 500VAC 60VDC | 500VAC 60VDC |
| 額定電流(COSφ=1.0) | 250VAC 500VAC | 250VAC 500VAC |
| 2.50A 0.75A | 2.50A 0.75A | |
| 額定電流(COSφ=0.6) | 250VAC 500VAC | 250VAC 500VAC |
| 1.60A 0.5A | 1.60A 0.5A | |
額定電流下開關次數 | 2.5A 5A 10A | 2.5A 5A 10A |
| 10000次 2000次 | 2000次 | |
******開關電流250VAC/5A開關次數 | 2000次 | ○ |
| 接觸電阻 | <50mΩ | ○ |
抗振能力10～60Hz | 100m/s2 | 100m/s2 |
外殼壓力穩定性 | 450N | 450N |
| 絕緣耐壓 | 2kV | 2kV |
絕緣耐壓（高壓型） | 10kV | 10kV |
以下為我司溫度保護器的標準動作溫度，復位溫度和允許公差對照表：
| 序號 | 動作溫度（℃） | 復位溫度（℃） | 序號 | 動作溫度（℃） | 復位溫度（℃） |
| 1 | 60±5 | 45±10 | 12 | 115±5 | 85±15 |
| 2 | 65±5 | 50±10 | 13 | 120±5 | 90±15 |
| 3 | 70±5 | 50±15 | 14 | 125±5 | 90±15 |
| 4 | 75±5 | 55±15 | 15 | 130±5 | 95±15 |
| 5 | 80±5 | 55±15 | 16 | 135±5 | 100±15 |
| 6 | 85±5 | 60±15 | 17 | 140±5 | 100±15 |
| 7 | 90±5 | 65±15 | 18 | 145±5 | 105±15 |
| 8 | 95±5 | 65±15 | 19 | 150±5 | 105±15 |
| 9 | 100±5 | 70±15 | 20 | 155±5 | 110±15 |
| 10 | 105±5 | 75±15 | 21 | 160±5 | 120±15 |
| 11 | 110±5 | 80±15 | 22 |
六棱形溫度開關尺寸圖

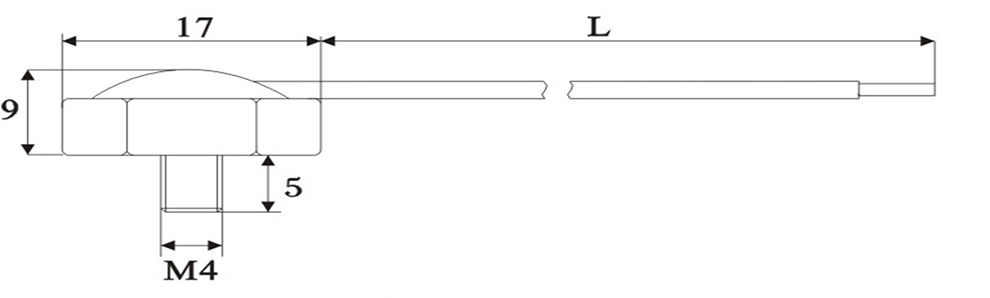

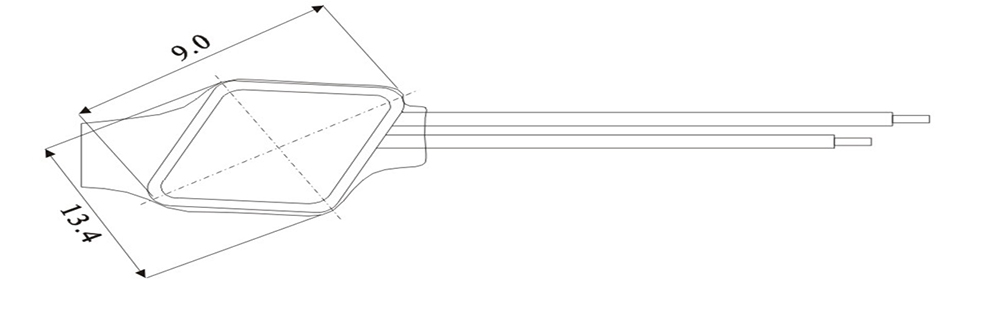

零形溫度開關尺寸圖

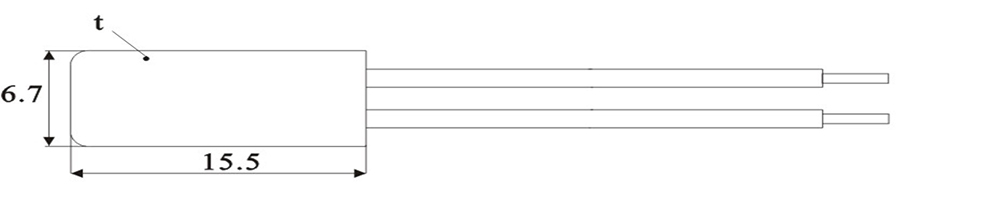

方形溫度開關尺寸圖
型號示例：SWK-3L120℃
S | 商標SK縮寫 |
| WK | W溫度 K開關 |
| 3 | 1單支 3三支串聯 |
| L | 開關形狀: F六方形 L菱形 C長方形 |
| 120℃ | 標稱溫度 |
訂貨示例：SWK-3L120℃/5A -520 200
5A | 觸點容量 |
| 520 | 引線長度 |
| 200 | 連接線長度 |
訂貨示例：SWKG-5A/120℃-1000
S | 商標SK縮寫 |
| WK | W溫度 K開關 |
| G | 高壓型 |
| 5A | 額定電流 |
| 120℃ | 動作溫度 |
| 1000 | 引線長度 |
安裝方法：
將溫度開關固定在電機繞組或其他需要測溫位置，使其接觸良好，應避免擠壓損壞，溫度保護開關引線接在接線盒內。
