說明

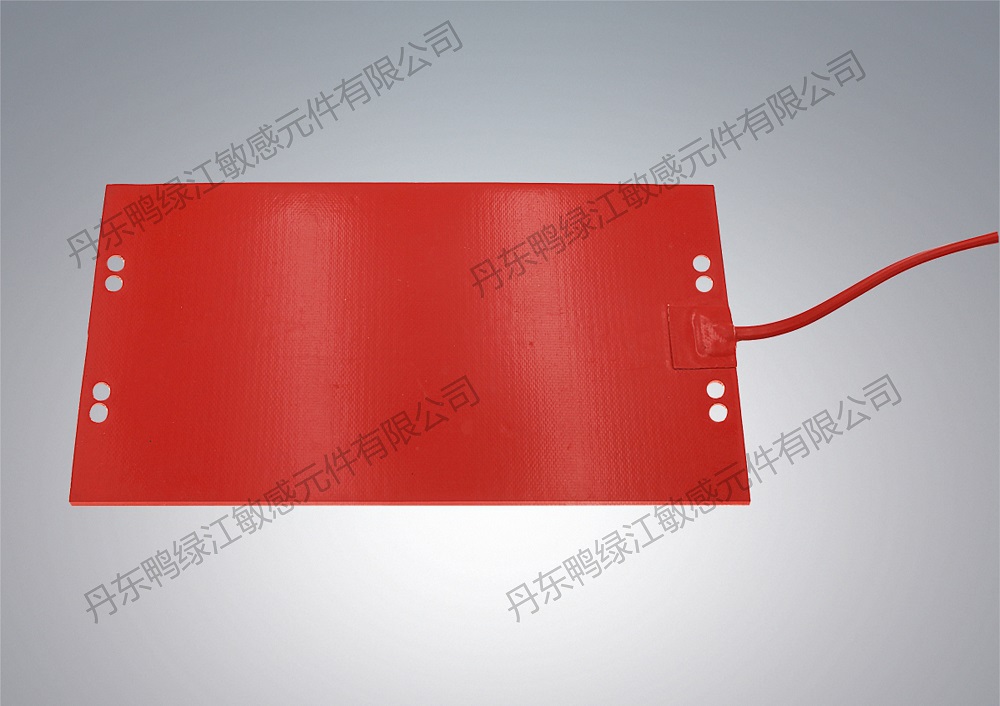

通常稱做硅膠均式加熱板，一種專門設計的新型空間加熱器產品，其基本結構是硅膠玻璃布內均布電熱元件，其產生的熱量快速傳遞至與硅膠同等尺寸鋁板上，硅膠玻璃布與鋁金屬板一體成型構成導（散）熱器，通過鋁金屬板增加熱傳導效率和熱量均勻分配，避免局部硅膠過熱，進而實現安裝有硅膠均式加熱板的某個部件空間內的熱傳遞
1、超薄，占用設備空間小，精巧美觀，符合專用行業風格。
2、熱源傳熱相對均勻，無局部高溫出現，利于提升設備安全性和熱源的使用壽命。
技術參數
| 硅膠均式加熱器技術規格表 | |
| 標稱工作電壓 | 110V、220V、230V、380V等 |
| 標稱功率 | 50W、100W、200W、250W |
| 泄漏電流 | <0.5mA |
| 絕緣電阻 | >50MΩ（DC 500V） |
| 工頻耐壓 | 1500V/1min不擊穿 |
| 導熱器材料 | 硅橡膠+鋁板 |
| 表面功率負荷 | 通常表面負荷控制在≤0.66W/cm2，0.6 ~0.8 W/cm2為宜 |
| 標準型外形尺寸 | 300mm*150mm*3.6mm； |
| 引線規格 | 標準型為硅膠扁平護套線2*0.75mm2，用戶可依據功率/電壓自定義 |
| 表面溫度 | 靜止空氣Q/流動空氣L條件下，表面溫度不同。 |
| 技術資料如有變更恕不另行通知。未盡事項，參考JB/T 2379-2016 | |

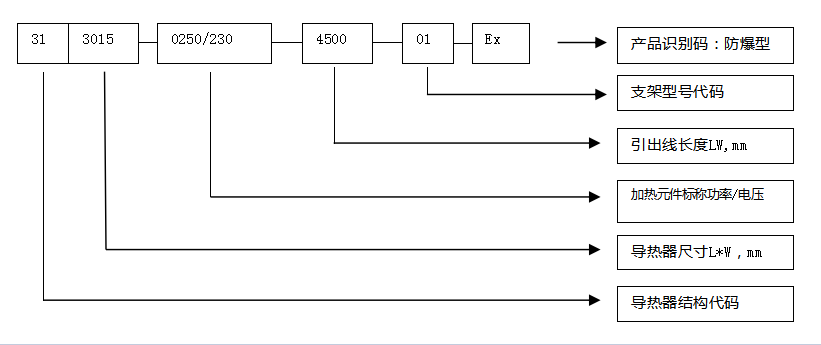

（1）、舉例：313015-0250/230-4500是指313015型均式加熱器訂貨數據，其中，導熱器結構代號：31，硅膠+導熱鋁板鋁板組成導熱器，導熱鋁板標配厚度2mm；3015指產品外形尺寸（導熱器尺寸）：長（L）*寬（W）=30cm* 15cm；標稱功率：250w；工作電壓：230v；引出線長度LW=4500毫米，無安裝支架。
（2）硅膠均式加熱板設置標準型，利于設計選型；該系列產品可接收客戶定制，但表面功率負荷需控制在0.6~0.8 W/cm2，≤0.66W/cm2為好，安裝接口或安裝支架燈需求可由客戶定義。
（3）導熱器結構代碼若為30，則指導熱器中沒有配套導熱鋁板，硅膠背襯僅有3M雙面膠帶。
| 訂貨代碼 | 標稱功率(W) | 引線長度(Lw，mm) | 外形尺寸 (LR，cm) | 安裝支架代碼 | 溫度 等級 |
| 313015-100/230-1000 | 100W | 1 | 30*15 | - | |
| 313015-200/230-5000 | 200W | 5 | 30*15 | - | |
| 313015-250/230-5000 | 250W | 4.5 | 30*15 | - | |
| 313015-100/380-1000 | 100W | 1 | 30*15 | - | |
| 313015-200/380-5000 | 200W | 5 | 30*15 | - | |
| 313015-250/380-1000 | 250W | 1 | 30*15 | - | |
| 加熱功率、外形尺寸、電纜長度、安裝支架等均可按需定制,參見訂貨代碼說明。導熱鋁板標配厚度為2mm。技術資料如有變更恕不另行通知。 | |||||
