硅溫度傳感器

您當前的位置

說明

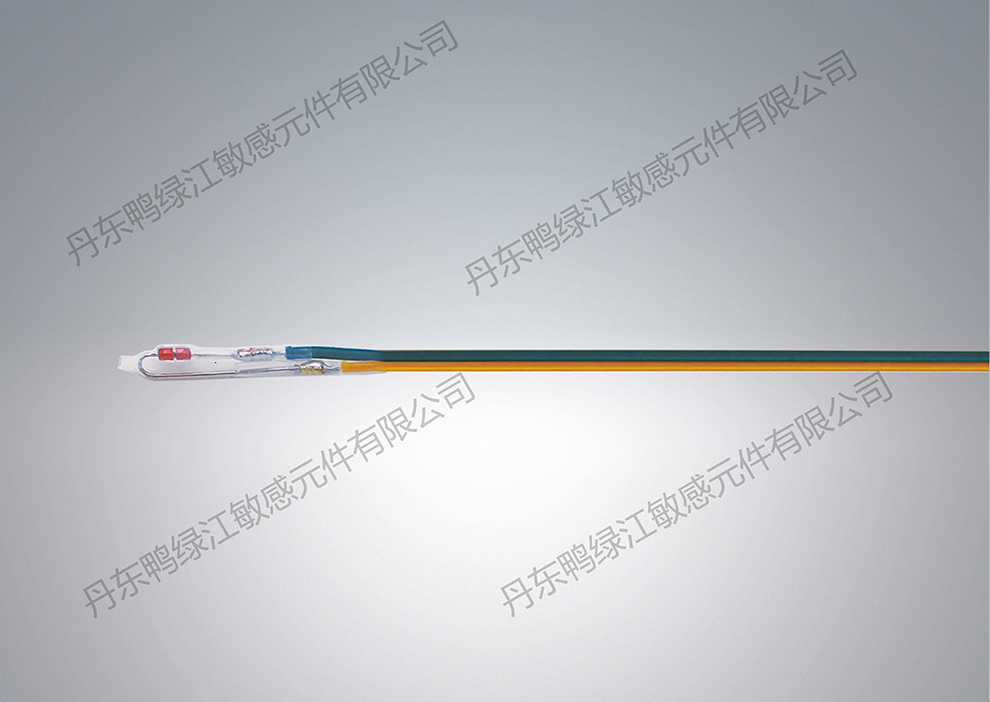

KTY84溫度傳感器芯片結構基于擴散電阻原理，主要成分是硅，硅天性穩定，在測量范圍內具有實際線性的溫度系數，確保了溫度測量的精確度。所以此類電阻具有精度高、可靠性高、測量范圍廣、體積小、反應迅速和穩定性強以及正溫度系數的特點。我司現有產品：KTY84-130、 KTY84-150。

技術參數

電氣參數

序號		電氣參數	符號	測試條件	最小值	標準值	******值	單位
1	KTY84/130	25℃電阻值	R25	恒溫25±0.05℃	577	603	629	Ω
1	KTY84/130	100℃電阻值	R100	恒溫100±0.05℃	970	1000	1030	Ω
2	KTY84/150	25℃電阻值	R25	恒溫25±0.05℃	565	603	641	Ω
2	KTY84/150	100℃電阻值	R100	恒溫100±0.05℃	950	1000	1050	Ω

電氣參數2

序號	電氣參數	符號	測試條件	最小值	標準值	******值	單位
5	耗散系數	δ	靜止空氣	1.5	/	/	mW/℃
6	熱時間常數	т	靜止空氣中	/	/	7	s
7	絕緣電阻	/	DC=100V	100	/	/	MΩ
8	******工作電流	Imax	/	/	/	8	mA
9	額定工作電流	In	/	/	5	/	mA
10	額定功率	Pmax	/	/	/	50	nW
11	工作溫度	Ta	-40-210℃
12	貯藏時間	Tmin	2年（室溫、相對濕度<60%）

R-T特性參數表

環境溫度		溫度系數	KTY84-130，KTY84/130
攝氏度	華氏度	（%/K）	（Ω）			測溫誤差
攝氏度	華氏度	（%/K）	MIN	TYP	MAX	（K）
-40	-40	0.99	340	359	379	±6.48
-30	-22	0.98	370	391	411	±6.36
-20	-4	0.96	403	424	446	±6.26
-10	14	0.93	437	460	483	±6.16
0	32	0.91	474	498	522	±6.07
10	50	0.88	514	538	563	±5.98
20	68	0.85	555	581	607	±5.89
25	77	0.83	577	603	629	±5.84
30	88	0.8	599	626	652	±5.79
40	104	0.79	645	672	700	±5.69
50	122	0.78	694	722	750	±5.59
60	140	0.75	744	773	801	±5.47
70	158	0.73	797	826	855	±5.34
80	176	0.71	852	882	912	±5.21
90	194	0.69	910	940	970	±5.06
100	212	0.67	970	1000	1030	±4.9
110	230	0.65	1029	1062	1096	±5.31
120	248	0.63	1089	1127	1164	±5.73
130	266	0.61	1152	1194	1235	±6.17
140	284	0.58	1216	1262	1309	±6.63
150	302	0.55	1282	1334	1385	±7.1
160	320	0.53	1350	1407	1463	±7.59
170	338	0.52	1420	1482	1544	±8.1
180	356	0.51	1492	1560	1628	±8.62
190	374	0.49	1566	1640	1714	±9.15
200	392	0.48	1641	1722	1803	±9.71
210	410	0.47	1719	1807	1894	±10.28

R-T特性參數表

環境溫度		溫度系數	KTY84-150
攝氏度	華氏度	（%/K）	（Ω）			測溫誤差
攝氏度	華氏度	（%/K）	MIN	TYP	MAX	（K）
-40	-40	0.84	332	359	386	±8.85
-30	-22	0.83	362	391	419	±8.76
-20	-4	0.82	394	424	455	±8.70
-10	14	0.8	428	460	492	±8.63
0	32	0.79	464	498	532	±8.61
10	50	0.77	503	538	574	±8.58
20	68	0.75	544	581	618	±8.55
25	77	0.74	565	603	641	±8.54
30	88	0.73	587	626	665	±8.53
40	104	0.71	632	672	713	±8.50
50	122	0.7	679	722	764	±8.46
60	140	0.68	729	773	817	±8.42
70	158	0.66	781	826	872	±8.37
80	176	0.64	835	882	929	±8.31
90	194	0.63	891	940	989	±8.25
100	212	0.61	950	1000	1050	±8.17
110	230	0.6	1007	1062	1117	±8.66
120	248	0.58	1067	1127	1187	±9.17
130	266	0.57	1128	1194	1259	±9.69
140	284	0.55	1191	1262	1334	±10.24
150	302	0.54	1256	1334	1412	±10.80
160	320	0.53	1322	1407	1492	±11.37
170	338	0.52	1391	1482	1574	±11.96
180	356	0.51	1461	1560	1659	±12.58
190	374	0.49	1533	1640	1747	±13.20
200	392	0.48	1607	1722	1837	±13.85
210	410	0.47	1683	1807	1931	±14.51

安裝使用中注意事項

1不能串、并聯接線使用；

2安裝布線時應注意，不得使導線受力，應留有一定的余量；

3特殊位置按裝，應注意防護，避免損傷傳感器；

4整個安裝過程中不要敲擊傳感器；

5安裝完成后，應用電阻表根據環境溫度測量室溫電阻，以判斷其功能是否正常；

6運行中出現溫度異常，應拆除硅傳感器引線，用正常的傳感器接入儀表判定是硅傳感器故障還是儀表故障，再進行相應的處理。
