埋置PTC
說明
用于定子線槽中控溫，與電機控制裝置配合使用，能夠及時準確感知電機繞組及鐵芯溫度確保電機運行安全。
技術參數
分類型號 | 控溫點 | 對應于規定溫度下的電阻值（Ω) | ||||||
溫度代號 | TK-5℃ | TK+5℃ | TK+15℃ | |||||
MZ6－85～180 | T85～T180 | ≤n×550 | ≥n×1300 | ≥n×4000 | ||||
注：①控溫點溫度以間隔5℃成系列。 ②其n為熱敏電阻串聯只數。 | ||||||||
| 響應時間 | 測試電壓（V） | ******工作電壓（Vdc） | 絕緣電阻（MΩ） | 介電強度（KV） | ||||
| ≤5 | ≤2.50 | 25 | ≥200 | AC2500 | ||||
| 可定制防爆、高壓型產品 | ||||||||
訂貨示例

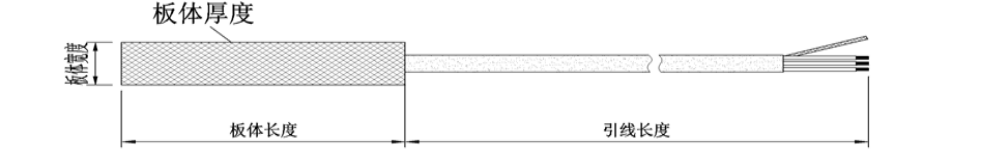

| 型號 | 板體材質 | 板體厚度 | 板體寬度 | 板體長度 | 護管直徑 | 護管長度（mm | 導線長度 |
MZ6D（埋置式示例） | 推薦 | 推薦 | 推薦 | 推薦 | 推薦 | 推薦 | 推薦 |
| 雙馬來酰亞胺玻纖布層壓板 | 3 | 6 | 80 | Φ4蠟管 | 500 | 1000 | |
| 4 | 8 | 100 | 可定制 | 1000 | 1500 | ||
| 8 | 10 | 500 | 可定制 | 可取消屏蔽 | |||
| 金屬、扁平 | 10 | 12 | 1000 | ||||
| 12 | 可定制 | 可定制 | 標準型無搭配 | 可定制 | |||
實例：MZ6D-120℃-100×10×3/P2×1000
| MZ6 | 120℃ | 100×10×3 | P2×1000 |
| M:敏感元件 | 120℃：控溫電溫度值 | 板體：長×寬×高 | P:導線有屏蔽線 |
| Z:正溫度系數 | 無屏蔽不表示 | ||
| 6:控溫性 | |||
| 2:兩線制（紅，白） | |||
| D:埋置式 | 3:三線制（1紅，2白） | ||
| 4:四線制（2紅，2白） | |||
| 6:六線制（2紅，4白） | |||
| 1000:導線長度 |
注意事項
1.將PTC熱敏電阻溫控傳感器的感溫元件進行絕緣處理，如加套蠟管；
2.埋置應分相布置在電機繞組中或者牢固安裝在需要進行溫度測量控制的部位；
3.捆扎時不得讓PTC熱敏電阻的引線承受拉力，否則將損壞測溫元件。感溫元件可以按要求單支使用，也可以三支串聯使用，，將引線與之配套的保護裝置連接。
4.注意PTC溫度傳感器不得過電壓運行否則將嚴重?fù)p壞；
5.報廢的PTC對環境雖無害但應妥善處置。
