說明

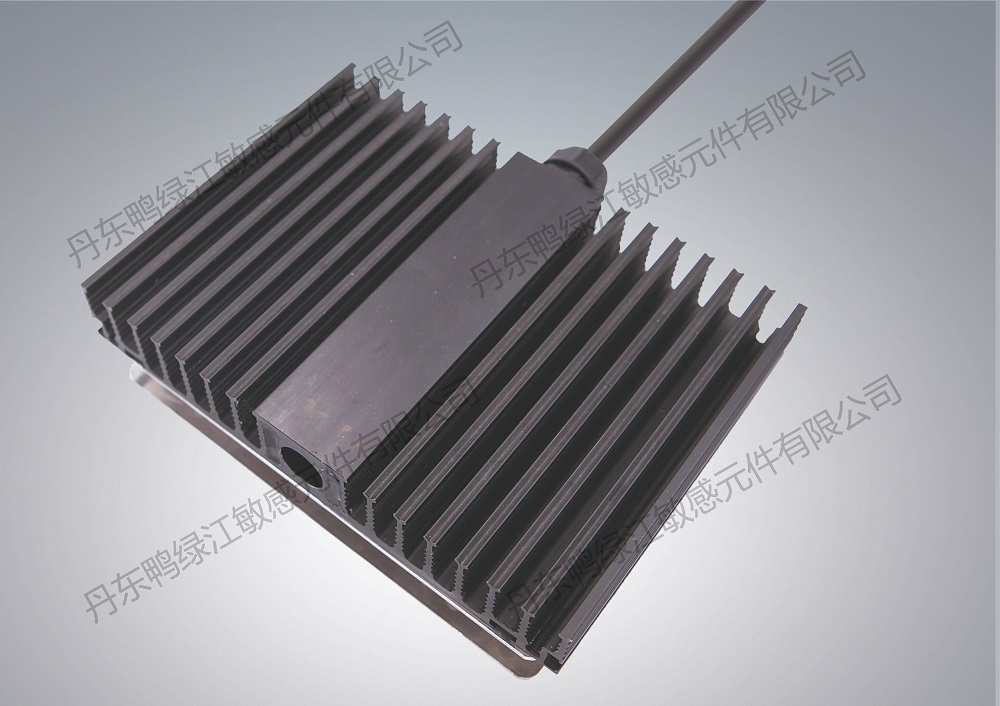

空間加熱器的一種專門設計的新型產品，其采用恒定阻值或恒溫的電熱元件與特制的鋁型材——導（散）熱器進行組裝。該產品結構通過“散熱器”的翅翼增加熱傳導面積，即熱源中心熱輻射面積成倍增加，翅翼片的pin-fin比高達8.5（pin-fin比值中，pin是指散熱片的翅翼片的高度，fin是指相鄰的兩枚翅翼片之間的距離。pin-fin比是用pin的高度(不含底座厚度)除以fin，pin-fin 比越大意味著散熱器的有效散熱面積越大，代表鋁擠壓技術越先進）。
在有限的空間內，導熱器能將加熱源的熱擴散面積******化，易產生了煙囪效應，使空間熱量傳遞均勻、快捷；因而UHT型均式加熱器具有良好的熱傳遞效應，完全勝任某些以空氣為傳熱媒介的控制系統加熱、保溫、除濕的特殊需求，防止因環境溫度變化時形成凝露。
1、翅翼比高，加熱源的熱擴散面積******化；
2、熱傳遞效率高，“煙囪”效應使熱量傳遞均勻、快捷；
3、模塊化設計，選型便捷；安裝型式可定制；
技術參數
| SK-UHT均式加熱器技術規格表 | ||
| 加熱元件 | ||
| 單端加熱模塊（棒） | PTC加熱模塊 | |
| 執行《JB/T 2379-2016 金屬管狀電熱元件》設計生產 | ||
| 標稱工作電壓 | 單相110V\220V，其它電壓(380V\400V\460V)可訂制 | 120V-240V，交直流均可 |
| 標稱功率及偏差 | 50W、100W、200W、250W、300W，4000W內其它功率需特制 | 50W、100W、200W、250W、300W， 4000W內其它功率需特制 |
| 泄漏電流 | <0.5mA | |
| 絕緣電阻（冷態） | >50MΩ（DC 500V） | |
| 工頻耐壓（冷態） | 1500V/1min不擊穿 | |
| 保護管 | 材質：不銹鋼，Φ18mm | 材質：鋁,W*H=20mm*5mm |
| 導熱器（散熱器） | ||
| 材質 | 鋁合金 | |
| 熱傳導率 | 160~180w/m.k | |
| 基本尺寸 | 結構代碼：10 | 結構代碼：20 |
| LR*70*42（mm） | LR*206*30（mm） | |
| 標準型（100294）：LR=294mm | 標準型（200150）：LR=150mm | |
| 表面工藝 | 鋁表面本色氧化 | 表面黑色氧化 |
| 熱源傳熱單位面積比 | ＞20（10型）；＞25（20型） | ＞70 |
| Pin-fin比 | 8.5（結構代碼：10） | 3.5（結構代碼：20） |
| 靜止空氣Q/流動空氣L | ||
| 技術資料如有變更恕不另行通知。未盡事項，參考JB/T 2379-2016 | ||

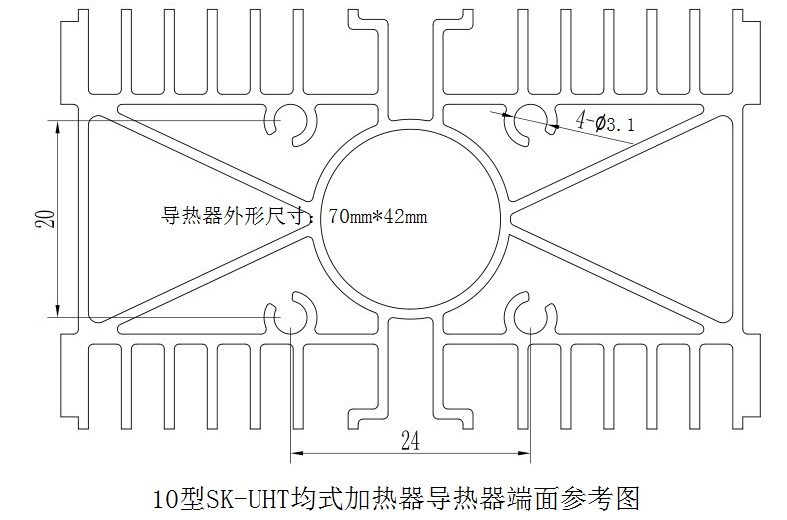

1、10系列均式加熱器——導熱器（結構代碼：10）端面尺寸數據

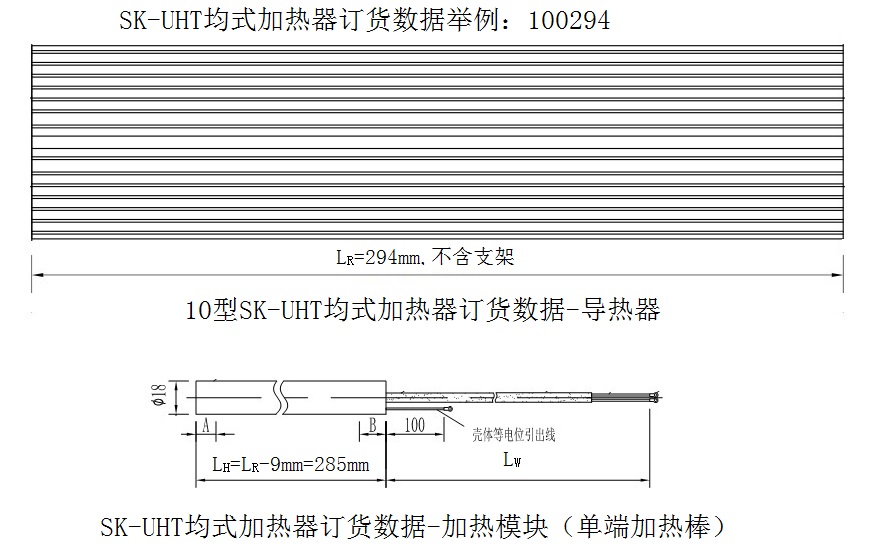

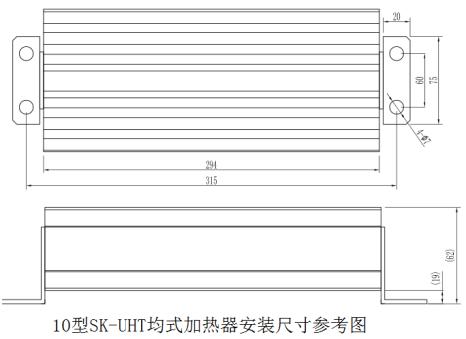

2、10系列（標準型訂貨代碼：100294，支架代碼：01）尺寸數據

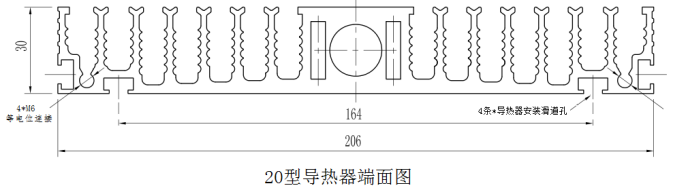

3、20系列均式加熱器——導熱器（結構代碼：20）端面尺寸數據

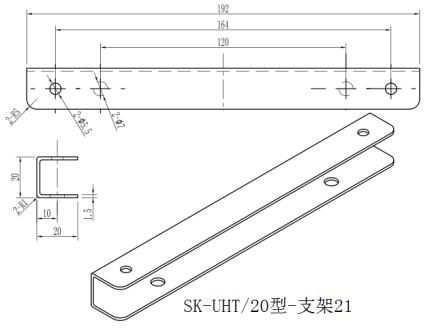

3、20系列（訂貨代碼：210300，支架代碼：21）尺寸數據
SK-UHT均式加熱器訂貨代碼

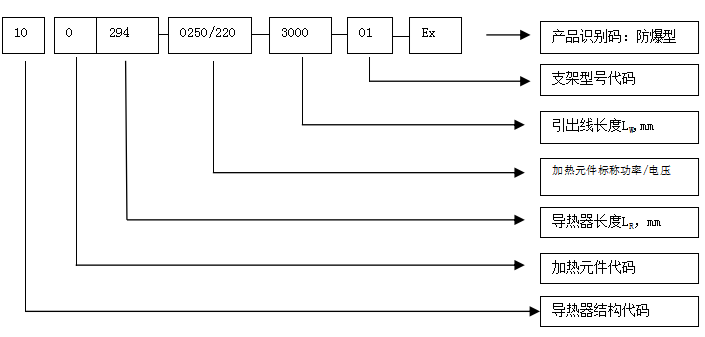

訂貨代碼說明:
（1） 導熱器結構代碼：2位數字標示，□□。
10型端面基本尺寸：70*42；衍生代碼范圍：11-19；
20型端面基本尺寸：206*30（mm）；衍生代碼范圍：21-29參見安裝尺寸信息。
（2）加熱元件代碼：1位數字表示，□。
0—單端加熱棒；（Φ18mm）；
1—PTC加熱模塊；
（3）導熱器長度（LR），3位數字表示，□□□mm
LR≦999mm；超過此長度需特制；訂貨數據表中導熱器長度為庫存常備；
（4）標稱功率（W）：4位數字；/工作電壓（V）：3位數字；即，□□□□/□□□；
（5）引出線長度LW：4位數字表示，□□□□mm
采用單端加熱棒為加熱元件的10系列、20系列（非防爆型）均式加熱器，引出線原則上采用1.5mm2玻璃纖維高溫編織線（線色：紅、白、黑，隨機），加熱元件生產時一體成型。客戶對玻纖引出線的線徑/顏色有特殊要求，請訂貨時指明，便于加熱元件的生產訂貨；
20系列均式加熱器有防爆要求的、或有定制要求的，其引出線均采用3*1.5mm2無鹵阻燃高溫線纜，具有EWKF性能，通常在加熱元件出線端進行壓接處置；

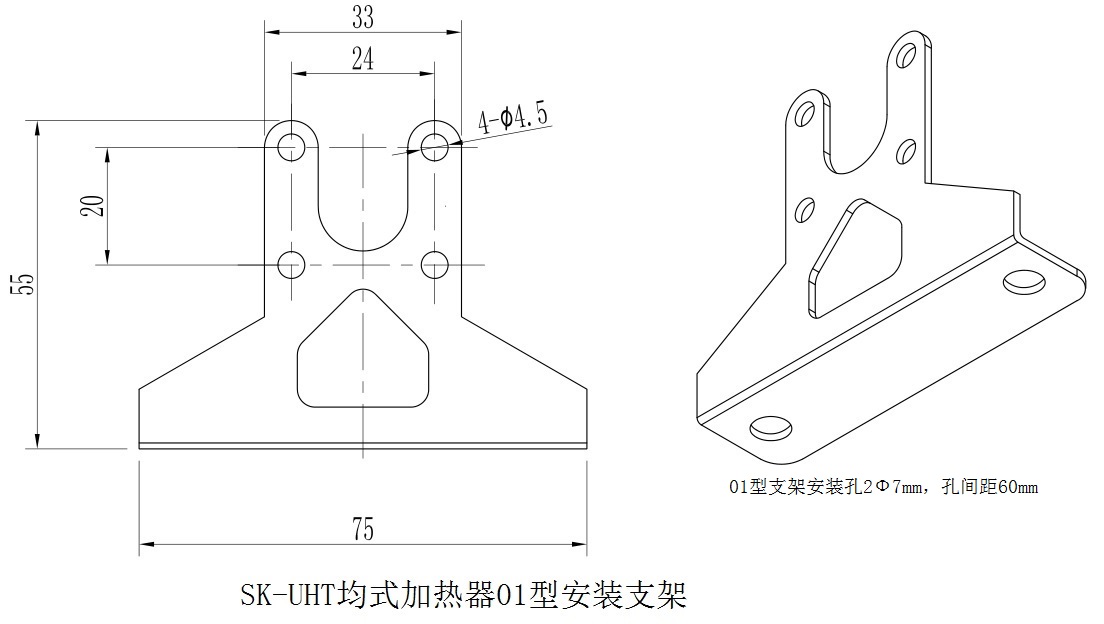

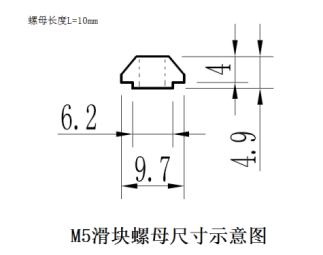

（6）支架代碼：2位數字表示。
10型產品選配的支架代碼范圍：01-19；
20型產品選配的支架代碼范圍：21-29；
訂貨示例
10型示例
100294-0250/220-3000-01是10系列均式加熱器的某一款產品訂貨代碼。
| 導熱器結構代號 | 10 |
| 加熱元件 | 單端加熱棒 |
| 導熱器長度LR | LR=294毫米 |
| 標稱功率（W） | 250W |
| 引出線長度（LW） | LW=3000毫米，1.5mm2玻纖線，顏色隨機 |
| 支架結構型式 | 01 |
| 均式加熱器SK-UHT/10型訂貨信息 | ||||||
| 訂貨代碼 | 標稱 | 標稱 | 引線長度 | 導熱器長度LR mm | 安裝支架 | 重量 |
| 功率 | 電壓 | （LW，mm） | 代碼 | Kg | ||
| （W） | （V） | |||||
| 標準型（100294型） | ||||||
| 100294-0100/110-3000-01 | 100 | 110 | 3000 | 294 | 1 | |
| 100294-0200/110-3000-01 | 200 | 110 | 3000 | 294 | 1 | |
| 100294-0250/110-3000-01 | 250 | 110 | 3000 | 294 | 1 | |
| 100294-0300/110-3000-01 | 300 | 110 | 3000 | 294 | 1 | |
| 100294-0100/220-3000-01 | 100 | 220 | 3000 | 294 | 1 | |
| 100294-0200/220-3000-01 | 200 | 220 | 3000 | 294 | 1 | |
| 100294-0250/220-3000-01 | 250 | 220 | 3000 | 294 | 1 | |
| 100294-0300/220-3000-01 | 300 | 220 | 3000 | 294 | 1 | |
| 100325型 | ||||||
| 100325-0200/110-3000-01 | 200 | 110 | 3000 | 325 | 1 | |
| 100325-0250/110-3000-01 | 250 | 110 | 3000 | 325 | 1 | |
| 100325-0300/110-3000-01 | 300 | 110 | 3000 | 325 | 1 | |
| 100325-0200/220-3000-01 | 200 | 220 | 3000 | 325 | 1 | |
| 100325-0250/220-3000-01 | 250 | 220 | 3000 | 325 | 1 | |
| 100325-0300/220-3000-01 | 300 | 220 | 3000 | 325 | 1 | |
| 加熱功率、導熱器尺寸、電纜長度，客戶均可由客戶定制,參見訂貨代碼說明。技術資料如有變更恕不另行通知。 | ||||||
20型示例
230300-500/230-3500-22則是指20型均式加熱器訂貨代碼。
| 導熱器結構代碼 | 23型 |
| 導熱器長度（LR） | LR =300毫米 |
| 加熱元件 | 單端加熱棒 |
| 標稱功率 | 500w |
| 標稱工作電壓 | 230伏 |
| 引線長度（LW） | LW=3.5米；，1.5mm2玻纖線，顏色隨機 |
| 支架結構代碼 | 22型 |
| 均式加熱器SK-UHT/20型訂貨信息 | ||||||
| 訂貨代碼 | 標稱功率(W) | 引線長度(Lw，mm) | 導熱器 | 安裝支架代碼 | 重量 | 溫度 |
| 長度 (LR，mm) | (凈重kg) | 等級 | ||||
| 防爆型（Ex） | ||||||
| 221150-100/220-1000-21-Ex | 100W | 1 | 150 | 21 | T4 | |
| 221150-200/220-5000-21-Ex | 200W | 5 | 150 | 21 | T4 | |
| 221150-300/220-1000-21-Ex | 300W | 1 | 150 | 21 | T4 | |
| 221150-400/220-5000-21-Ex | 400W | 5 | 150 | 21 | T4 | |
| 221300-100/220-1000-21-Ex | 100W | 1 | 300 | 21 | T4 | |
| 221300-200/220-5000-21-Ex | 200W | 5 | 300 | 21 | T4 | |
| 221300-300/220-1000-21-Ex | 300W | 1 | 300 | 21 | T4 | |
| 221300-400/220-5000-21-Ex | 400W | 5 | 300 | 21 | T4 | |
| 非防爆型 | ||||||
| 0—加熱元件：單端加熱棒（Φ18mm） | ||||||
| 210150-100/220-1000-21 | 100W | 1 | 150 | 21 | ||
| 210150-200/220-5000-21 | 200W | 5 | 150 | 21 | ||
| 210300-250/220-1000-21 | 250W | 1 | 300 | 21 | ||
| 210300-300/220-5000-21 | 300W | 5 | 300 | 21 | ||
| 230300-300/220-5000-22 | 300W | 5 | 300 | 21 | ||
| 230300-500/220-5000-22 | 300W | 5 | 300 | 21 | ||
| 1—加熱元件：PTC加熱模塊（20mm*5mm） | ||||||
| 221150-100/220-1000-21 | 100W | 1 | 150 | 21 | T4 | |
| 221150-200/220-5000-21 | 200W | 5 | 150 | 21 | T4 | |
| 221150-300/220-1000-21 | 300W | 1 | 150 | 21 | T4 | |
| 221150-400/220-5000-21 | 400W | 5 | 150 | 21 | T4 | |
| 221300-100/220-1000-21 | 100W | 1 | 300 | 21 | T4 | |
| 221300-200/220-5000-21 | 200W | 5 | 300 | 21 | T4 | |
| 221300-300/220-1000-21 | 300W | 1 | 300 | 21 | T4 | |
| 221300-400/220-5000-21 | 400W | 5 | 300 | 21 | T4 | |
| 加熱功率、導熱器長度、電纜規格等可定制,需特殊標明；采用PTC加熱模塊作為加熱元件時，功率須為100W整數倍；有關信息請參見訂貨代碼說明。技術資料如有變更恕不另行通知。 | ||||||
注意事項：
1.本說明書中提及的均式加熱器熱傳導率數據僅供參考，實用需測試。
2.工作電壓允許誤差：不大于其額定值得1.1倍。外殼應有效接地。
3.工作環境：相對濕度不大于95%，無爆炸性、易燃性和腐蝕性氣體。
4.均式加熱器20型有防爆型產品，采用PTC加熱模塊，參見訂貨數據表；
5.非防爆型均式加熱器引線線徑通常與單端加熱棒功率有關，客戶未指定時則玻纖導線供貨；防爆型產品通常選用1.5mm2EWKF硅橡膠線；
6.PTC加熱模塊作為加熱元件時，標稱功率須為50W整數倍；鑒于PTC加熱元件材料特性，功率輸出具有強烈的離散型，功率誤差范圍最高可達±20%。PTC加熱模塊標稱功率通常指的是0℃環境時的******熱功率輸出，受限于PTC加熱元件居里點溫度。PTC加熱器作為一種恒溫器件，功率是不斷變化中的，假如散熱條件不變，會相對穩定在一個功率范圍。它的功率和散熱狀況有直接關系，一般是無法計算出來的。據測試經驗，建議設計選用時，按標稱功率的50%來確定室溫下的實際工作輸出功率。
